Интернет по телефонной линии adsl

xTechx.ru

ADSL — технология, модем. Описание, принцип работы.

ADSL

«Asymmetric Digital Subscriber Line» — асимметричная цифровая линия абонента.

Технология позволяет разделять пропускную способность несимметрично, отдавая приоритет входящему трафику. Сигнал передаётся на разных частотах, позволяя сигналу транслироваться без каких либо помех со стороны телефонной линии. История технологии начиналась с кабельного телевидения, но не имела распространения до появления сети Интернет.

Получила огромную популярность во времена начала рассвета высокоскоростного интернета, благодаря малым затратам на её реализацию и достаточно высокую скорость передачи данных. Со стороны абонента, достаточно иметь аналоговую телефонную линию с 2-мя проводками и ADSL модем.

Аналоговый сигнал (телефонный) передаётся на частотах 400 – 3500 Гц. Входящий трафик интернета: 26000 — 138000 Гц. Исходящий : 138000Гц — 1,1МГц. Для уменьшения помех применяется сплиттер, который дополнительно разделяет частоты для телефона и ADSL линий.

Сплиттер имеет один вход и два выхода. Во вход подключается телефонная линия, в выходы подключаются телефон и кабель идущий на ADSL модем. Причём их нельзя путать, так как модем не подключится к провайдеру. Сплиттер также несёт ещё одну функцию — защита от высоковольтных импульсов, которые возникают при ударе молний или повреждении оборудования со стороны провайдера. Для защиты, в сплиттерах применяются катушки индуктивности и схема защиты по току основанная на варисторах. В некоторых дорогих моделях можно встретить и газоразрядные предохранители.

Из минусов технологии можно отметить:
  • — Сильная зависимость от качества кабеля. Рекомендуется применять экранированный провод типа «витая пара». Обычно применяется кабель «ТРП» (особенно в домах старой постройки), который очень плохо подходит для сигнала ADSL .
  • — Ограничение скорости в 24Мбит (для ADSL 2+).
  • Низкая скорость для исходящего трафика в сравнении с конкурирующими технологиями ( Ethernet , DOCSIS ).
  • Необходимость настройки модема под определённого провайдера.
Из плюсов:
  • Простота и дешевизна развёртывания технологии.
  • — Относительно высокая надёжность по количеству обрывов (при надлежащем оборудовании) и отсутствие необходимости вручную восстанавливать соединение.
Таблица необходимых характеристик для аналоговой линии (можно посмотреть в меню настройки модема, раздел — диагностика) * :

Затухание сигнала (Line Attenuation ):

  • до 20 dB — отличная линия
  • от 20 dB до 40 dB — нормальная линия
  • от 40 dB до 50 dB — возможны помехи
  • от 50 dB до 60 dB — периодически может пропадать сигнал
  • от 60 dB и выше — не рекомендуется
Читайте так же:
Если намочили телефон что делать

Уровень шума (дБ относительно 1 мВт при сопротивлении нагрузки 600 Ом):

  • от −65 dBm до −51 dBm — отлично
  • от −50 dBm до −36 dBm — нормальная линия
  • от −35 dBm до −20 dBm — периодические сбои
  • от −19 dBm и выше — не рекомендуется

SN Margin (AKA Signal или Noise Margin или Signal-to-Noise Ratio( SNR )):

  • до 7 dB — плохая линия
  • от 7 dB до 11 dB — возможны проблемы с синхронизацией
  • от 11 dB до 20 dB — хорошая линия
  • от 20 dB до 29 dB — очень хорошая линия
  • от 29 dB — отлично

* вход в сервисное web — меню модема осуществляется на компьютере, подсоединённом через ethernet кабель к модему, посредством браузера и набором в адресной строке 192.168.1.1 (пароль и логин обычно AdminAdmin).

Интернет по телефонной линии adsl

Что такое ADSL?

Asymmetric Digital Subscriber Line –технология, которая позволяет реализовать по телефонной линии (обычный медный телефонный провод) высокоскоростную передачу данных.

При этом от телефонных модемов тональной частоты отличия существенные – передача организована на более высокой частоте, чем у аналогового телефонного сигнала. Результат: вы имеете независимые друг от друга потоки и можете вести разговоры, параллельно находясь в Сети. ADSL в настоящее время способна обеспечивать скорость входящего потока данных до 24 Мбит/сек а исходящего – до 1 Мбит/сек, но это при идеальных условиях, небольшой удаленности от станции и подземной укладке кабеля и т.д. В большинстве своем скорость подключения зависит от технической возможности провайдера и в среднем достигает 6-8 Мбит/сек.

В случае с ADSL вы просто подключаетесь к телефонной розетке через специальное устройство, которое осуществляет разделение частот–это сплиттер, к нему подключаются модем и телефон, а девайс получает выход прямо на вашу телефонную линию.

Читайте так же:
Дешевые китайские смартфоны на андроиде

Какой модем выбрать?

В настоящий момент доступны ADSL-модемы с интерфейсами подключении Ethernet и USB, и беспроводное устройство – с интерфейсом Wi-Fi. Выбор зависит от ваших потребностей – разница здесь в особенностях подключения и в предоставляемых возможностях: модемы, которые подключаются как сетевые устройства, предлагают их больше, чем USB-аналоги. На пример, чтоб подключить к Сети один компьютер вполне хватит простенькой модели, а если их два и более, то надо внимание обратить на устройства с функцией маршрутизатора – модем будет иметь в любом случае интерфейс Ethernet или Wi-Fi.

Можно найти варианты из Ethernet-моделей со встроенным коммутатором и без него (в таком случае понадобится использовать дополнительный коммутатор при подключении нескольких компьютеров). Если нужна повышенная безопасность, то можно посмотреть модели с функциями Firewall’а, антивирусной проверкой, возможностью работы с виртуальной частной сетью и другими «полезностями».

В случае использования на одной линии помимо телефонии и Интернет DSL еще и сигнализации, то Вам понадобится модем поддерживающий режим работы ANNEX B, это может быть как отдельная модель модема так и встроенная возможность переключения (АNNEX A – ANNEX B).

Как подключить?

Важная деталь: если находятся параллельно подключенные телефоны в квартире, и нельзя их подключить через сплиттер (они в других комнатах расположены), то каждый входящий звонок будет доставлять немало головной боли, которая связана с постоянными разрывами соединений. Чтобы избежать этого, необходимо для каждого из аппаратов купить дополнительное устройство, микрофильтр, и их подключить через него. Одна из сторон сплиттера имеет два входа (Phone и DSL), в DSL-вход подключается телефонный шнур из модема, а в Phone телефонный аппарат. Сплиттер является разделителем частот, или, как проще сказать – он позволяет сидеть в интернете и общаться по телефону без каких-либо помех.

Теперь нам нужно включить сам модем и посмотреть на него. Должны загореться лампочки, которые будут мигать. Главным индикатором является лампочка DSL, которая должна гореть, не мигая, после перезапуска модема. Если лампочка горит правильно, то можно подключить модем к ноутбуку или компьютеру при помощи сетевого кабеля Ethernet RJ45. Бывает так, что лампочка быстро мигает или просто не горит. Решить проблему можно, проверив качество соединения кабелей и схему подключения или позвонив провайдеру. Идём дальше. Лампочки горят как нужно. При включении компьютера, присоединим модем в выход сетевой платы, который немного шире телефонного.

Читайте так же:
Доступные телефоны с хорошей камерой

При создании нового подключения к интернету, нужно просто настроить модем.
В зависимости от конфигурации вашей локальной сети модем можно настроить в так называемом режиме бриджа (моста).
Выбор модема ADSL и его настройка является очень простой задачей, если был заключен договор с провайдером, от которого вы получили логин и пароль, а также уведомление о том, что линия была подключена к интернету.

ADSL

Настройки часто используемых моделей модемов вы можете найти на нашем сайте:

Подключение по технологии ADSL

ADSL (англ. Asymmetric Digital Subscriber Line — модемная технология, позволяющая организовать выделенную линию для передачи данных (доступа к сети Интернет) по медной телефонной паре и обеспечивающая возможность одномоментно пользоваться телефоном и иметь доступ к сети Интернет, за счет того, что каналы передачи данных и передачи голосовой информации работают в разных частотных диапазонах. Асимметричная – означает что входящая и исходящая пропускная способность разная, входящая больше исходящей.

Преимущества: возможность использовать существующую медную телефонную пару для подключения к сети Интернет.
Недостатки: несимметричность канала, пропускная способность ниже чем на Ethernet и зависит от состояния телефонной проводки до Абонента.

Параметры предельной пропускной способности канала:
СтандартСкорость входящего потока, Мбит/сСкорость исходящего потока, Мбит/с
ADSL8,160 Мбит/с1,216 Мбит/с
ADSL 2+24 Мбит/с1,216 Мбит/с
ADSL 2+ Annex M24 Мбит/с3,5 Мбит/с

Для ADSL линии рекомендуется к использованию витая пара (а не «лапша»), в противном случае снижается пропускная способность канала передачи данных.

Установка модема и подключение его к компьютеру:

Для подключения модема используется сплиттер — частотный фильтр, входящий в комплект поставки (см. рисунок).
Используя входящие в комплект поставки телефонные кабели, необходимо соединить:

Читайте так же:
Как внести в черный список на смартфоне

Для подключения модема к компьютеру используйте кабель Ethernet из комплекта поставки. Обратите внимание, что компьютер должен быть оборудован сетевой картой Ethernet. Если в компьютере сетевой карты нет, нужно приобрести и установить её. Для оптимальной работы рекомендуется сетевая карта типа FastEthernet 100Мбит/сек.
В случае, если требуется подключение нескольких компьютеров — используйте коммутатор (вариант 2) и обратитесь в службу технической поддержки для уточнения параметров настройки модема для работы в такой конфигурации.

Настройка модема и компьютера

Вы получаете модем уже полностью настроенным. Для работы в сети Интернет необходимо лишь настроить сетевое соединение на Вашем компьютере. Как это сделать — описано в статье Настройка сетевого соединения в сети Инфолинк

При подключении нескольких компьютеров (вариант 2), используя сетевой коммутатор / switch (приобретается отдельно), необходимо настроить модем в режим роутера. Настройка модемов, выдающихся компанией Инфолинк, описана в статьях:

Фиксированный интернет Ethernet, ADSL, xPON — что выбрать?

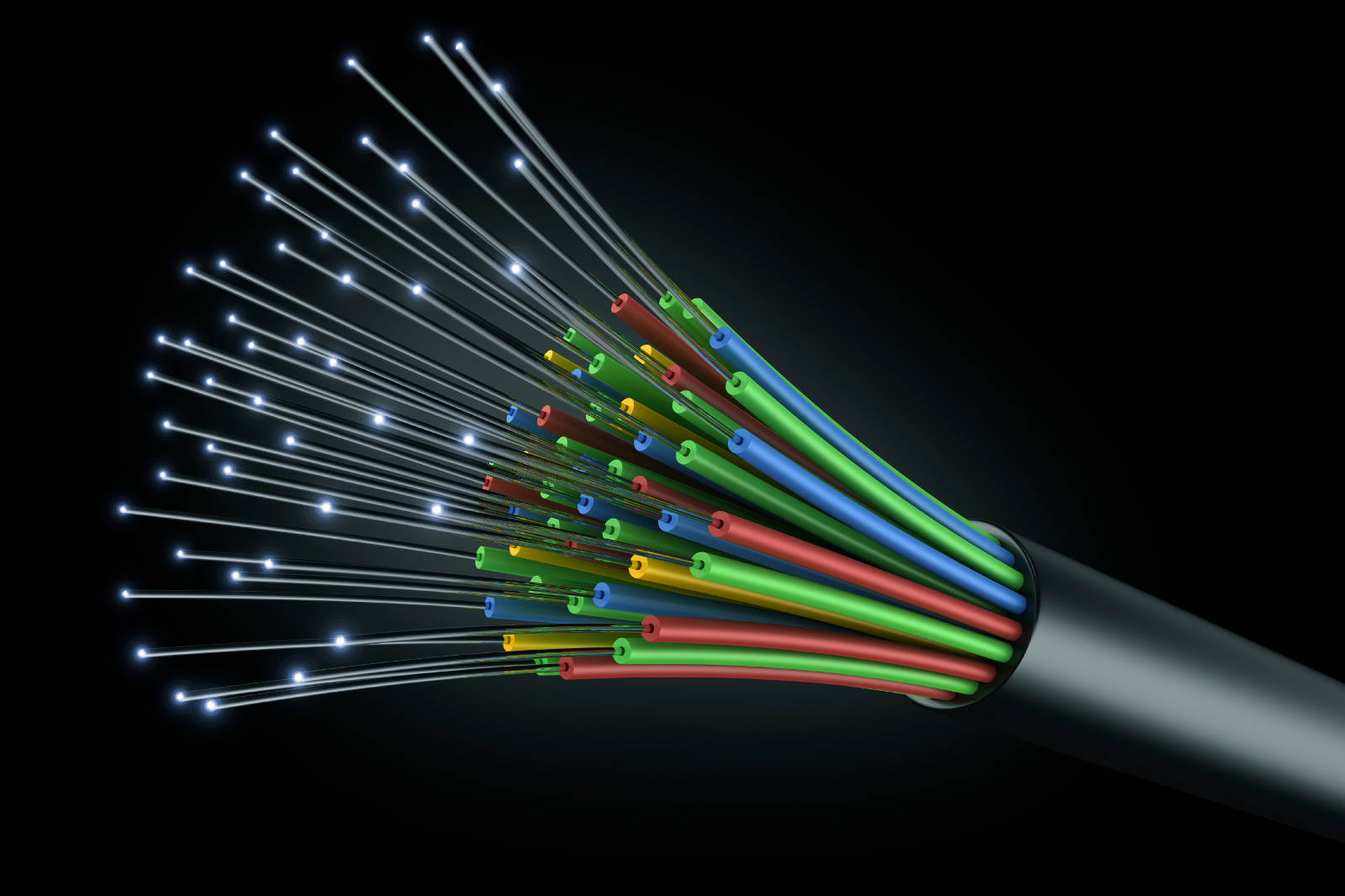

Для высокоскоростного доступа в интернет часто используют проводное (фиксированное) подключение через волоконно-оптическую сеть. Даже при росте мобильного трафика фиксированный интернет все равно остается все так же востребован. Такой интернет может подключаться по нескольким технологиям: ADSL, Ethernet и xPON. Среди них можно выбрать подходящий вариант в зависимости от потребностей и технических возможностей компании.

Технология Ethernet — кому подойдет?

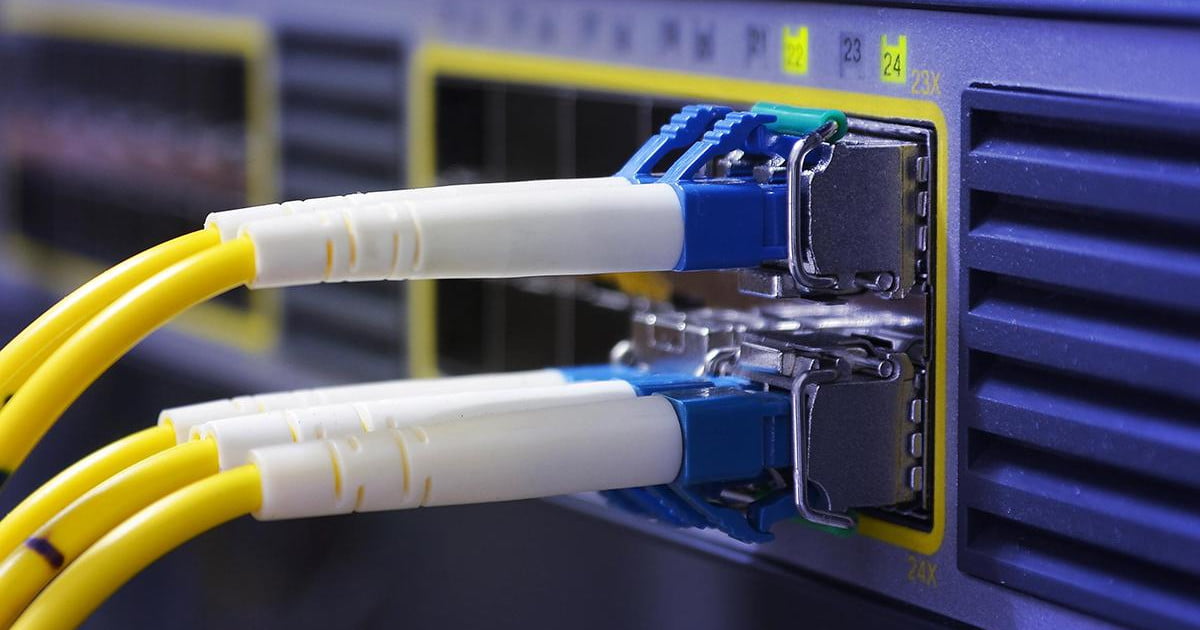

Ethernet представляет собой фиксированный доступ к интернету по выделенной линии. Провайдер проводит кабель из меди или оптоволокна, по которым информация передается со скоростью от 5 Мбит/сек. Отдельная линия подходит, когда в офисе необходимо обеспечить коллективный доступ к сети. Используя Wi-Fi маршрутизаторы, к сети подключают необходимые девайсы: ноутбуки, смартфоны и пр.

При устройстве выделенной оптической линии связи используют разные технологии. К примеру, интернет для офиса от Датагруп предоставляется по технологиям Fast, Gigabit, Ethernet, FTTH или FTTB. Они дают хорошую скорость и низкую задержку.

Ethernet уместен там, где интернет должен работать стабильно и выдерживать нагрузки. К плюсам технологии относятся:

  • быстрое скачивание информации больших объемов
  • комфортная работа в сети с мультимедиа (легко устраивать онлайн-встречи)
  • низкая стоимость в сравнении с другими подобными технологиями
  • большой выбор оборудования для построения сетей (изготовители предлагают такую аппаратуру).
Читайте так же:
Как в новом телефоне настроить плей маркет

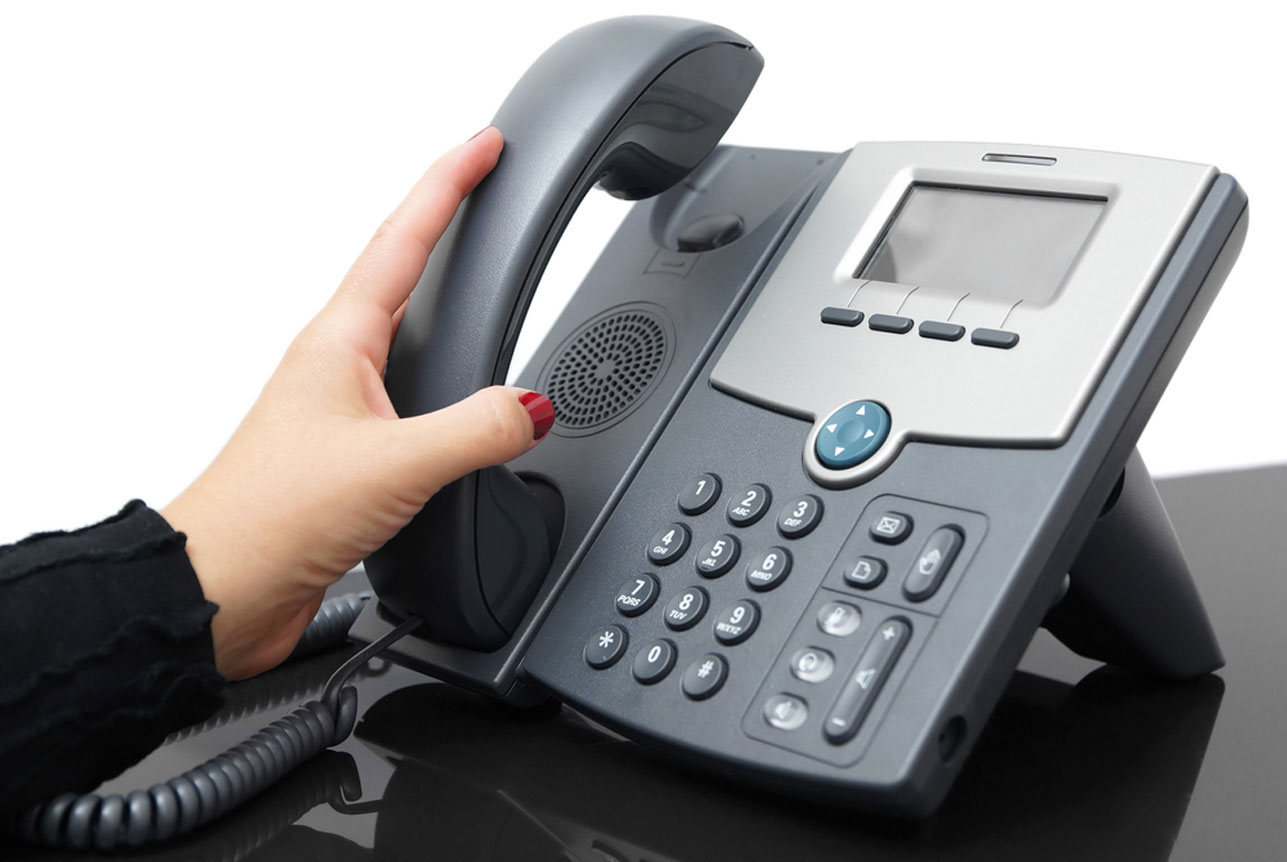

Модемное соединение ADSL — в чем особенности?

ADSL — это доступ к интернету через телефонную линию посредством модема. Технология более продвинутая в сравнении с предшествующей Dial-Up, которая разрешает осуществлять и звонки, и интернет-серфинг, и прием факсов, причем все это по одной и той же линии. Для этого сигнал разделяют на 2: обычный для звонков и модемный для интернета.

Какие плюсы есть у ADSL:

  • используются телефонные линии, которые уже существуют (в сравнении с Ethernet)
  • стабильная скорость до 24 Мбит/с
  • высокоскоростной канал всегда готов к работе, когда это требуется
  • линия принадлежит только одному пользователю, что позволяет по максимуму использовать ресурсы
  • для разных функций отводятся свои полосы частот: для телефонной — область самых низких частот, для высокоскоростной передачи — оставшуюся остальную полосу. Об этом говорит буква A в аббревиатуре ADSL, что означает «асимметричный»

ADSL открывает возможности для компаний, которым в режиме реального времени нужно передавать качественный видеосигнал. Это важно для проведения видеоконференций или обучения на расстоянии.

В чем плюсы технологии xPON?

Термином xPON обозначают пассивную оптическую сеть, которая обеспечивает доступ в интернет на очень высокой скорости — до 1 Гбит/сек. Пассивная потому, что на участке от АТС до абонента не используют никакое активное оборудование. Большая пропускная способность связана с заменой медных кабелей на прогрессивные оптоволоконные. По ним сигнал проходит за счет светового, а не электрического импульса.

Плюс xPON еще и в том, что добиться надежного сигнала и высокой скорости можно при низких энергозатратах. Кабель прокладывают не к объекту, а непосредственно в офис компании, где она расположена. Это исключает проблемы с перегрузкой сети и постоянством скорости. Причем настройки устанавливают на одном модеме, который в дальнейшем не требует коррекции.
