Отличие материнок на H и B чипсете

Отличие материнок на H и B чипсете

Отличие трех материнок AsRock H110 R3.0
В чем принципиальное отличие трех моделе? Беру ее под Pentium G4600.

Соединение нескольких материнок
Народ, подскажите, а можно соединить две или более материнки и могут они быть с разными ЦПУ.

Не сходятся названия материнок
Такая проблема давно купил материнку MSI B75MA-IE35 хотел посмотреть обновления биос и я не нашел.

Выбрать лучшую из двух материнок
Имею две старые материнские платы, помогите выбрать какую оставить в компе? Первая.

Так есть у вас ограниченный бюджет, то просто перестаньте собираться купить интел, и начните собираться купить райзен 1600, который дешевле.

На Н-чипсете. как и на В, частота памяти ограничена 2666. Дальше — всё равно не погоните.
А на амд — полная свобода.

Лучший ответСообщение было отмечено neumon как решение

Решение

neumon
У H310 не может быть больше двух слотов памяти, а слоты PCI-E, подключенные непосредственно к чипсету работают в режиме 2.0.
Чипсет H370 обладает большим количеством линий HSIO, чем B360. Это позволяет подключать одновременно больше устройств.
Non-Z чипсеты не позволяют разгонять память выше частоты, указанной в спецификации процессора. Для i5-9400F этот предел — 2666 Mhz.

Добавлено через 7 минут
Возможность управления напряжением и таймингами определяется не чипсетом, а пишущими BIOS программистами.

Сообщение от neumon
Сообщение от neumon

Сообщение от nullxdth

Сообщение от neumon

Помимо непосредственной разницы в функциональности есть ещё и другой фактор. На чипсете H310 в основном собирают дешёвые (в основном сопливые) материнки, а на B360 уже есть более культурные варианты. Например, на H310 не ставят радиаторы на мосфеты в цепи питания, потому что предполагается, что на такой сопливой материнке будет устанавливаться только слабый процессор. Я как-то видел материнку на H310 с радиатором, но по сильно высокой цене, так что покупка материнки на B360 выглядела бы более разумным вариантом. На совсем дешёвых H310 обычно меньше фаз питания, т.е. каждый отдельный мосфет будет греться сильнее

Читайте так же:
Можно ли сидеть в инстаграме с компьютера

i5-9400f — достаточно холодный процессор. Тем не менее, эти несчастные радиаторы скорее всего продлят срок службы материнки. Радиаторы можно самому купить из китая и самому приколхозить, вопрос только в том, сколько это будет стоить в деньгах и сколько на эту будет потрачено времени и нервов. А дальше уже прикидывать, стоит ли оно того

Выбор из 2-х материнок под Cofee Lake
Что лучше взять под i5 8600K: ASUS PRIME Z370-P или MSI Z370 GAMING PLUS

Совместимость новыйх материнок(для Ivy Bridge) со страым БП
Здравствуйте, прошу помочь в таком вопросе, у меня блок питания довольно такие древний, и я не.

Мать на P35 чипсете
Дд. ребята. Подскажите по настройке вольтажа проца в биосе, выставляю 1.23v в cpu voltage и после.

Какой производитель материнок лучше, ASRock, Asus или Gigabyte
Планирую собрать систему на i5 6600K под разгон и выбрал вот эту мать Gigabyte GA-Z170-Gaming K3-EU.

Разгоняем память и Core i9-11900K на ASUS ROG Strix Z590-E Gaming WiFi — подробный обзор платы

560 в каждом проходе) радиаторы прогрелись до 60°C. Это с AIO, в открытом стенде, а значит, без обдува вообще. Возникает вопрос: зачем в таком случае нужен идущий в комплекте с платой маленький вентилятор для обдува VRM? Он тут абсолютно не к месту: пассивного охлаждения хватает с запасом. Да и вообще силовая часть Z590-E Gaming на самом-то деле вполне сгодится для экспериментов над процессором под жидким азотом. И, что самое забавное, это, видимо, единственный способ его хоть сколько-нибудь существенно разогнать. Лимиты энергопотребления у всех плат с чипсетом Z590 теперь сняты по умолчанию, так что единственным сдерживающим фактором является температура. После настройки памяти в первом же AVX-тесте мы имеем 8 градусов до TJMax!

Читайте так же:
Диски с отрицательным выносом

Разгоняем память и Core i9-11900K на ASUS ROG Strix Z590-E Gaming WiFi — подробный обзор платы

Разгоняем память и Core i9-11900K на ASUS ROG Strix Z590-E Gaming WiFi — подробный обзор платыРазгоняем память и Core i9-11900K на ASUS ROG Strix Z590-E Gaming WiFi — подробный обзор платыРазгоняем память и Core i9-11900K на ASUS ROG Strix Z590-E Gaming WiFi — подробный обзор платыРазгоняем память и Core i9-11900K на ASUS ROG Strix Z590-E Gaming WiFi — подробный обзор платыРазгоняем память и Core i9-11900K на ASUS ROG Strix Z590-E Gaming WiFi — подробный обзор платыРазгоняем память и Core i9-11900K на ASUS ROG Strix Z590-E Gaming WiFi — подробный обзор платыРазгоняем память и Core i9-11900K на ASUS ROG Strix Z590-E Gaming WiFi — подробный обзор платы

Выводы

Разгоняем память и Core i9-11900K на ASUS ROG Strix Z590-E Gaming WiFi — подробный обзор платы

Технические характеристики

Тестовый стенд:

Материнская плата: ASUS ROG Strix Z590-E Gaming (Intel Z590, LGA 1200, 14 нм, 4x DDR4 2133 –5433 МГц)
Процессор : Intel Core i9-11900K (LGA 1200, Rocket Lake-S, 16 МБ , 3,5–5,3 ГГц )
Оперативная память : 2x 8 ГБ Patriot Viper PVB416G400C9K (4000 МГц CL 19, 1,35 В )
Видеокарта : NVIDIA GeForce RTX 3060 Ti (Ampere, 8 нм , 8 ГБ GDDR6, TDP

200 Вт )
Накопители : Crucial MX 500 SSD (250 ГБ , SATA Rev.3)
Система охлаждения : be quiet! Silent Loop 2
Блок питания : 850 Вт be quiet ! Dark Power 12
Корпус : be quiet! Silent Base 802 Window

Обзор чипсетов для платформы LGA1151

ЕгорЕгор Морозов | 9 Февраля, 2017 — 14:25


С выходом процессоров Skylake Intel в очередной раз изменила сокет и всю линейку чипсетов — от самых простых, для офисных ПК, до топовых, для геймерских машин и высокопроизводительных рабочих станций. Для начала разберемся, что такое чипсет?

Чипсет — это размещаемый на материнской плате набор микросхем, выполняющий роль связующего компонента (моста), обеспечивающего взаимодействие центрального процессора c различными типами памяти, устройствами ввода-вывода, контроллерами и адаптерами периферийных устройств через систему шин.

Иными словами чипсет определят функциональность материнской платы, и в конечном итоге отвечает за быстродействие процессора, видеокарты, ОЗУ и подключаемых устройств.

Сводная таблица всех чипсетов под LGA1151(то есть под процессоры Skylake и Kaby Lake):

ЧипсетH110H170B150Q150Q170Z170
Возможность разгонаТолько GPUCPU, GPU и ОЗУ
Максимальное количество слотов DIMM24
Максимальное количество USB 2.0/3.0 портов6/46/86/66/84/10
Максимальное количество SATA 3.0 портов46
Конфигурация PCI Express 3.01×161х16, или 2х8, или 1х8 + 2х4
Основная конфигурация PCI Express 3.06 (2.0)1681020
Поддержка SATA RAID 0/1/5/10НетДаНетДа
Количество выходов на монитор23


Чипсет H110

Самый простой и дешевый чипсет — материнские платы с ним стоят около 2000-3000 рублей. Урезано достаточно много: два слота ОЗУ против четырех у более старших чипсетов (однако с учетом того, что есть модули DDR4 на 32 Гб — так себе урезание), 4 SATA порта против 6 (тоже не страшно — мало у кого в компьютере больше 4 жестких дисков). Самым серьезным ограничением кажется урезанная до 6 линий шина PCI Express, однако это не так — если монитор подключен напрямую к видеокарте, то через шину PCI проходит не так много данных, вполне хватает даже PCI Express x4 2.0.

Читайте так же:
Материнская плата asus p5gc mx 1333 характеристики

Проблема данного чипсета (вернее материнских плат с ним) — слабая система питания процессора: вот так она выглядит на материнской плате MSI H110M PRO-D:

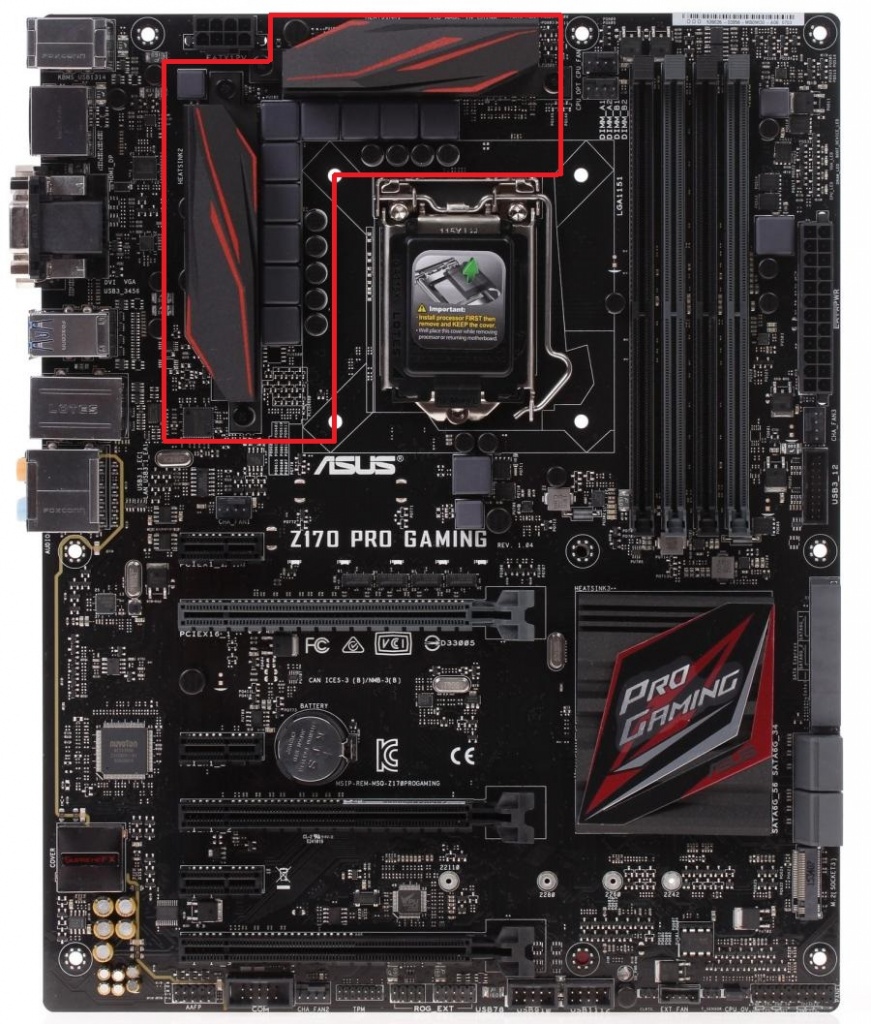

А вот так — на топовой ASUS Z170 PRO GAMING:


Не нужно быть гением в схемотехнике, чтобы понять — система питания процессора в материнской плате с H110 гораздо более простая, чем в Z170 (даже радиатора нет!) Так что хоть производители материнских плат и пишут, что у плат на H110 есть поддержка всех линеек процессоров от Intel, начиная от Celeron и заканчивая Core i7, на деле такие материнские платы рассчитаны под самые простые процессоры — Celeron, Pentium, Core i3 и младшие i5. Поставив в такую плату i7, да и еще K-линейки, вы в лучшем случае получите зависания и синие экраны смерти под нагрузкой на процессор, а в худшем — система питания банально сгорит в скором времени, и может унести за собой в могилу и ЦП. Так что покупая процессор за 20000 рублей экономить на материнской плате не стоит.

В итоге материнские платы на чипсете H110 отлично подходят для создания потребительского ПК, а так же игрового компьютера начального-среднего уровня.

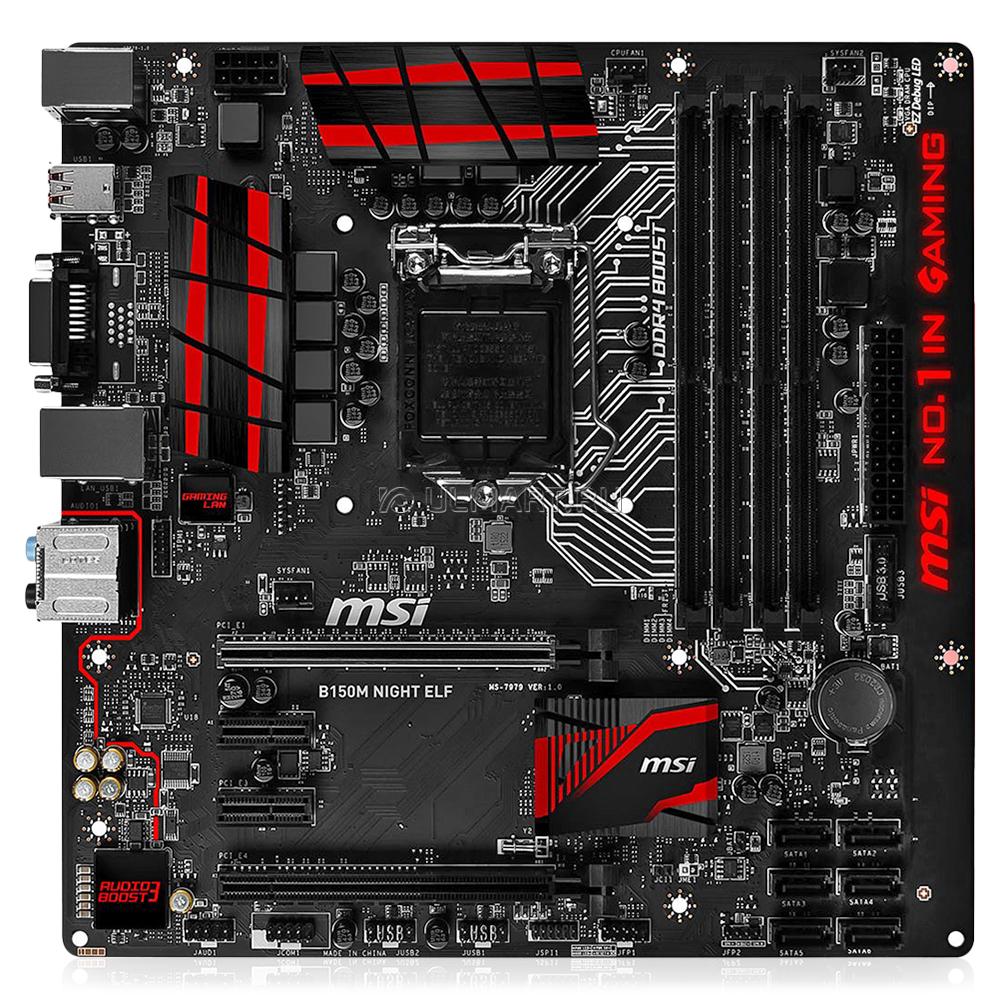

Чипсеты B150 и Q150

Эти чипсеты формального относятся к корпоративному сегменту: они имеют поддержку AMT и vPro (возможность дистанционного управления и технического обслуживания), а так же комплекса Intel Small Business Advantage — в общем это отличные чипсеты для создания парка офисных ПК или же рабочих станций средней руки. Однако чипсет B150 нашел свое призвание и в потребительском сегменте — по возможностям он находится между простым H110 и топовым H170, и неплохо подходит для создания игровых ПК средне-высокого уровня на базе мощных Core i5.

Читайте так же:
Бегающая полоса на экране монитора


Чипсеты H170, Q170 и Z170

Это топовые чипсеты для тех, кто использует самое мощное железо современности: H170 отлично подходит для создания мощного игрового ПК на базе Core i7 без разгона с одной топовой видеокартой; тем, кому нужен разгон, стоит присмотреться к Z170 — это единственный чипсет, на котором можно разгонять процессор и ОЗУ, а так же делать полноценный SLI или CrossFire из трех и больше видеокарт. Ну а Q170 является по сути аналогом H170, но с корпоративными «фишками», и нужен для создания высокопроизводительных рабочих станций.

Как выбрать материнскую плату для процессоров Intel Core 11-поколения?

Недавно компания Intel выпустила процессоры Core 11-поколения (i5-11400, 11400F, 11600K тому подобное), а также немного более високочастотные модели поколения 10 Refresh (отличаются цифрой 5 в конце названия модели, например i3-10105). Несмотря на неизменный процессорный сокет LGA1200, далеко не все модели материнских плат со старыми чипсетами 400-й серии совместимы с новыми процессорами. Новые чипсеты 500-серии тоже существенно отличаются друг от друга своей функциональностью.


H410 и B460 — эти чипсеты вообще не совместимы с процессорами 11-поколения. Конечно же, установить в сокет процессор реально, но работать компьютер не будет. Для совместимости с 10 поколением Refresh, по крайней мере на первых порах, пока не раскупят старые запасы материнок, может потребоваться обновление прошивки BIOS (нужно иметь под рукой процессор старого 10-поколения, например Pentium Gold G6400).

H470 и Z490 — сами по себе чипсеты теоретически совместимы с 11-поколением процессоров. Но определенные модели материнок могут быть полностью несовместимыми (устаревшая разводка подсистемы питания), или совместимыми с определенными функциональными ограничениями. Например, видеокарта и SSD M.2 могут работать не в ультраскоростном режиме PCI-E 4.0, а в вдвое медленнее 3.0. Поэтому обязательно проверяйте совместимость с 11-поколением на официальном сайте производителя материнки (на странице конкретной модели является точный списком поддерживаемых процессоров). Для поддержки процессоров 11-поколения и 10 Refresh может потребоваться апдейт BIOS.

Читайте так же:
Материнская плата asus p5gc mx gbl


Материнська плата MSI MEG Z590 ACE

Материнська плата AsRock H570M-ITX/AC

Материнська плата AsRock Z590 TAICHI

H510 — самый дешевый чипсет, который гарантированно поддерживает прямо из коробки, без обновления BIOS, процессоры как 11-поколения, так и 10 Refresh (старые 10-поколения тоже). Ультраскоростной интерфейс PCI-E 4.0 работает лишь для одного видеокарточного слота x16, и не работает для SSD M.2. Ручной разгон процессора и памяти заблокирован. Доступен лишь кратковременный автоматический разгон Turbo Boost.

B560 — этот чипсет полностью совместим с 10 Refresh и 11-поколением процессоров, поддерживает твердотельные накопители M.2 PCI-E 4.0 (до 7500 МБ/с), и позволяет разгонять оперативную память. В зависимости от конкретной модели материнки, может поддерживать технологию долговременного авторазгона процессора Velocity Boost (вместо типичных 65 Вт питание подавать на процессор 125, 150 или даже все 200 Вт).

H570 — сразу поддерживает 10R и 11-поколение. Отличается от B560 лишь немногим большим количеством линий PCI-E, что дает возможность разведения на материнке дополнительных слотов PCI-E x1, M.2 и портов USB.

Z590 — тоже сразу поддерживает 10R и 11-поколение. Имеет еще большее количество линий PCI-E, что позволяет объединять две видеокарты GeForce в связи NVLink. А также умеет вручную разгонять процессоры 10R и 11-поколения с индексами K и KF (K означает разблокированный множитель частоты ядер, а F отсутствие интегрированной видеокарты). К тому же, душицы на Z590 обычно оснащены большим количеством фаз питания, что позволяет задействовать авторазгон Velocity Boost даже для флагманских процессоров i7-11700K и i9-11900K.
