Внешние и внутренние сетевые адаптеры для компьютера

Внешние и внутренние сетевые адаптеры для компьютера

Ни один современный персональный компьютер не может обойтись без такого элемента, как сетевая карта (сетевой или Ethernet-адаптер, сетевая плата). Что это такое, зачем нужна, принцип работы, основные характеристики модуля и многое другое, связанное с данным компонентом — в статье.

Ethernet-адаптер: что это и зачем нужен?

Сетевой модуль — важный узел персонального компьютерного устройства, позволяющий пользователю работать в интернете и (или) подсоединяться к локальной сети. Сетевые платы различаются между собой по типу, скорости, пропускным возможностям и другим характеристикам.

Кроме того существуют беспроводные сетевые адаптеры, позволяющие выполнить подключение к сети без использования проводов, по Wi-Fi. Скорость приёма/передачи при этом несколько снижается в сравнении с традиционным способом.

Ethernet-адаптер

Принцип работы сетевой карты

Коротко принцип работы сетевой карты можно описать так:

  • Компьютером, во время передачи, в память сетевой карты записывается информация, которую необходимо обработать. Чип сетевого адаптера постоянно проверяет ячейки своей памяти и обнаружив содержимое, начинает пересылать его на внешнее устройство. Информация при этом кодируется в набор нулей и единиц (так называемый «манчестерский код»).
  • Во время приёма сигнал, появившийся на входе приёмника, дешифруется и переносится в память сетевой карты. Одновременно компьютер получает «извещение» о том, что принятые байты нужно срочно забрать и обработать.
  • При наличии и при отсутствии приёма/передачи сетевой адаптер посылает контрольные сигналы-импульсы на коммутационное устройство с целью проверки связи.

Основные характеристики

Помимо форм-фактора и интерфейса для подключения, сетевые адаптеры имеют множество других характеристик. Важнейшей из них является скорость приёма/передачи данных, которая в современных моделях достигает 1000 Мбит в секунду.

Среди прочих параметров, наличие или отсутствие которых напрямую отражается на стоимости устройства, можно выделить:

  • удалённое пробуждение (Wake-on-LAN) — даёт возможность удалённого включения компьютера;
  • опция Jumbo Frame — увеличивает размер пакетов, обрабатываемых системой, снижая нагрузку на процессор;
  • величина буферной памяти — чем она больше, тем производительней карта;
  • совместимость драйверов — многие сетевые карты работают только с Windows не поддерживаются Linux-системами.

Типы Ethernet-устройств по способу подключения

Все современные сетевые адаптеры можно разделить на три типа по способу подключения: интегрированные, внутренние и внешние. Рассмотрим отдельно каждую категорию.

Интегрированные модули

Сегодня уже, наверное, невозможно встретить системную плату персонального компьютерного устройства без интегрированного сетевого контроллера. В зависимости от девайса, интегрированный модуль может иметь порт Ethernet (тип разъёма — RJ-45) для подключения кабелем либо содержать модуль Wi-Fi для беспроводной связи.

Несомненным плюсом встроенной карты является её хорошая совместимость с другим «железом», в частности, с узлами материнской платы. Среди других положительных сторон интегрированного сетевого контроллера можно выделить отсутствие проблем с драйверами, а также то, что он не занимает слоты расширения в системной плате и порты USB.

Существенным минусом встроенного адаптера является его фактическая неремонтопригодность в случае поломки. Даже если в сервисе и возьмутся за замену контроллера, ремонт может вылиться в круглую сумму. Выходом из ситуации является использование встраиваемых внутренних и внешних модулей.

Встраиваемые платы

Так же как и интегрированные модули, встраиваемые сетевые карты могут быть предназначены как для проводного, так и беспроводного соединения. В первом случае адаптер содержит, как правило, один разъём RJ-45, во втором его выделяет наличие антенны.

Существуют сетевые карты с устаревшим PCI и более современным PCI-E интерфейсом. Оба варианта предназначены для монтажа в соответствующие слоты материнской платы компьютера. Следует иметь в виду, что эти два стандарта не совместимы между собой, то есть карта с PCI-разъёмом не подойдёт к ПК с PCI-E-слотом, и наоборот.

Среди достоинств встраиваемых внутренних модулей — наличие опции автоматического определения и включения Plug and Play, большая база драйверов, широкий выбор устройств на рынке и их низкая стоимость. Среди недостатков — нужны некоторые знания для установки и настройки, кроме того драйвера многих встраиваемых карт пишутся программистами исключительно под Windows.

Читайте так же:
Лучший ssd диск с алиэкспресс

Внешний Ethernet-адаптер

Внешний сетевой адаптер представляет собой отдельное устройство в корпусе, подключаемое к USB-портам ПК или ноутбука. Такие модули бывают со стандартным портом Ethernet для проводного соединения и блоком Wi-Fi для беспроводного подключения. USB-сетевые карты с Wi-Fi в последние годы пользуются большой популярностью у пользователей благодаря мобильности, универсальности и простоте в использовании.

В современных операционных системах настройка внешнего адаптера для проводного подключения происходит в автоматическом режиме, что является несомненным плюсом таких карт. Ситуация с адаптерами Wi-Fi менее радужная, особенно в отношении среды Linux. Часто от пользователей требуются дополнительные шаги по их настройке.

Тем не менее, внешние сетевые карты — незаменимое решение во многих случаях. Например, когда сгорел интегрированный в устройство модуль, а в системном блоке все слоты уже заняты, либо просто необходимо подключение «по воздуху».

Внешний Ethernet-адаптер

Выбор сетевой карты

Сегодня компьютерный рынок заполнен встраиваемыми и внешними сетевыми картами разных типов, конфигураций и ценовых диапазонов. Но прежде чем идти в магазин за адаптером, необходимо определиться с несколькими моментами:

  • каким образом будет осуществляться доступ в сеть — по кабелю или через Wi-Fi;
  • есть ли в компьютере или ноутбуке порты для подключения и какие — PCI, PCI-E, USB;
  • финансовая составляющая.

Подключение карты через интерфейсы PCI, PCI-E в лучшую сторону отражается на скорости, однако для этого придётся разбирать системный блок и устанавливать модуль. Конечно, данную работу можно доверить специалисту, но за установку придётся платить. С подключением USB-адаптера справится даже начинающий пользователь.

Чем больше функций в адаптере (зачастую не нужных обычному пользователю), тем он дороже. Это также следует учитывать при покупке сетевой карты. Кроме того, потребитель часто и не всегда обосновано переплачивает за бренд.

Где расположен Ethernet-модуль?

Разыскать установленный сетевой адаптер в компьютере не сложно. В случае с проводной картой на ней присутствует стандартный порт формата RJ-45. Если модуль беспроводный, ориентироваться следует на антенну — обычно это штырьковый вариант, как на Wi-Fi роутере.

В интегрированном варианте перечисленные компоненты расположены на материнской плате. Встроенный модуль представляет собой плату, установленную в один из слотов расширения. USB-контроллер подключен в соответствующее гнездо системного блока ПК.

Как установить и настроить адаптер?

Установка USB модуля в ПК или ноутбук предельно проста — его нужно просто подключить к соответствующему порту. Монтаж внутренней карты немного сложнее — для этого необходимо снять крышку с системного блока, вставить плату в соответствующий слот и прикрутить монтажную планку винтом. Все манипуляции осуществляются при выключенном ПК.

Настройка беспроводного адаптера обычно сводится к введению кода доступа к сети. Иногда может потребоваться установка драйверов. Сделать это можно, воспользовавшись диском с программным обеспечением, прилагаемым к устройству, либо скачав софт с официального сайта производителя, действуя по инструкциям, которые обычно можно найти здесь же.

Настройка проводной карты заключается в получении IP-адреса. Сделать это можно как в ручном режиме, так и автоматическом. Ручная настройка при установке новой карты, как правило, не требуется, в данном случае предпочтительнее автоматический вариант:

    Для автонастройки сетевой платы зайдите в «Панель управления» (сделать это можно через меню «Пуск»). Найдите и запустите «Центр управления сетями и общим доступом». Щёлкните по значку сетевого соединения и в новом окне нажмите кнопку «Свойства».

«Панель управления»

«Протокол интернета версии 4 (TCP/IPv4)»

«Получить IP-адрес автоматически»

ПК не распознаёт девайс, что предпринять?

Ситуация, когда компьютер или ноутбук не видят сетевой модуль, весьма распространённая, и в большинстве случаев она может быть связана с драйверами. Кроме того, девайс может не распознать адаптер по следующим причинам:

  • устройство отключено в БИОС;
  • присутствуют механические неполадки (например, карта плохо вставлена в слот);
  • на компьютере присутствуют вирусы.
Читайте так же:
Материнская плата amd fm2

Топ-10 популярных адаптеров

Статья про сетевые карты была бы неполной без рассмотрения лучших представителей данной категории девайсов. Информация ниже позволит вам сориентироваться в популярных моделях, их характеристиках и примерной стоимости.

Материнская плата с двумя процессорами

На сегодняшний день никого не удивишь процессорами 6, а то и с 8 ядрами, но материнские платы, поддерживающие больше одного процессора, до сих пор редкость и используют их в основном для сборки серверов. Что из себя представляет материнская плата с двумя разъемами и какие модели лучше приобретать, разберем ниже.

Описание

Материнские платы (МП), поддерживающие работу двух процессоров одновременно, предназначаются для компьютеров, которые подвергаются серьезным нагрузкам и от них требуется увеличенная скорость отклика. Архитектура МП слегка отличается от обычных и ее элементы обеспечиваются мощной защитой от перегрузок.

Материнская плата

Достоинства материнских плат:

  • Мощность. Позволяют обрабатывать большие потоки данных и отлично подойдут как для установки в серверные станции, таки и игровые ПК, повышенной мощности;
  • Надежность. Из-за чрезмерных нагрузок, ее элементы более устойчивы и защищены, по сравнению с одноядерными МП;
  1. Стоимость. Процессор сам по себе штука не дешевая, а два процессора обойдутся пользователю в серьезную сумму денег. Кроме того, стоит учитывать тот факт, что МП с двумя разъемами, подойдет не каждый процессор;
  2. Два разъема требуют больше энергии. Соответственно, для эксплуатации МП понадобится блок питания большей мощности;
  3. Охлаждение. Несмотря на надежность элементов МП, для ее надежного функционирования требуется наличие мощного охлаждения. Недостаточное охлаждение может вывести из строя компьютер, при длительной эксплуатации и больших нагрузках;

Таким образом из всего вышесказанного можно сделать вывод, что МП с 2-мя разъемами вещь мощная, но дорогая.

Обратите внимание! Покупая процессор, например Intel Xeon e5450, обращайте внимание на совместимость с материнской платой.

Характеристики

При покупке МП с двумя ядрами следует понимать цель, с которой она будет эксплуатироваться. В основном такая покупка делается для сборки серверной станции, от которой требуется высокая мощность и оперативность в обработке информации. В таком случае, основными характеристиками на которые следует обращать внимание при покупке считаются:

  • Количество разъемов под оперативную память. Чем их больше, тем лучше;
  • Сокет. От него будет зависеть спектр процессоров, доступных к установке;
  • Наличие или отсутствие видеокарты. Если МП используется для сборки сервера – достаточно встроенной видеокарты. Игровым ПК важно иметь минимум один разъем под видеокарту, так как им недостаточно интегрированной версии;
  • Количество подключаемых жестких дисков;

В зависимости от этих показателей стоимость МП будет колебаться в широком диапазоне. При покупке имейте ввиду, что лучше слегка переплатить и купить плату помощнее, чем приобрести дешевое устройство и через пару лет менять его.

Отзывы

Ниже будет приведено несколько отзывов о материнских платах, поддерживающих работу 2-х процессоров одновременно.

Сергей Маркович. 29 лет. Город Москва.

Для своей серверной станции приобретал МП ASUS Z10PE-D8 WS. Поддерживает одновременную работу 8 плашек оперативной памяти. Объем памяти при полной комплектации равен 512 гигабайтам. К материнке подключают до 8 жестких дисков, что весьма неплохо. В комплектацию входят встроенная видеокарта, 2 сетевые карты и аудио карта. Надежный выбор для начинающих.

Антон Васильевич. 35 лет. Город Киров.

У нас на работе стоит мощная серверная станция, в которой в качестве материнской платы используется ASUS Z10PE D16WS. Мощная вещь, поддерживающая одновременную работу 16 разъемов по оперативную память. Количество слотов на ней по отношению с более старыми версиями уменьшено, но они модернизированы и работают быстрее. Охлаждение хорошее, претензий к работе сервера пока нет.

Читайте так же:
Материнская плата asus fan xpert

Самые необычные материнские платы за всю историю компьютеров — часть №2

ЕгорЕгор Морозов | 8 Ноября, 2017 — 12:17


При написании первой части статьи по необычным материнским платам я подумал — ведь большинство решений, о которых я писал, основаны на старых чипсетах и сокетах — им зачастую по 10 лет. Неужели производители перестали выпускать «дичь»? Нет, конечно же нет — хватает и современных материнских плат, выбивающихся из общего ряда.


Biostar TB250-BTC Pro

Слово BTC в названии с учетом последних событий моментально расшифровывается как Bitcoin и никак иначе. А при взгляде на материнскую плату становится понятно, почему она так называется:

12 слотов PCIe, 11 х1 и 1 х16 — то есть к одной материнской плате можно подключить аж 12 видеокарт — вполне выгодное решение для тех, кто предпочитает домашний майнинг (если что — слота х1 видеокарте для майнинга более чем хватает). Во всем другом, если бы не 12 слотов PCIe, это была бы обычная бюджетная материнская плата на B250 чипсете — поддержка DDR4 и процессоров Kaby Lake, 8 портов USB, неплохой встроенный звук.


ASRock C3758D4I-4L

Это та материнская плата, про которую хочется сказать — тройная дичь. Из названия ничего не понятно — обычно в нем пишут хотя бы чипсет, но нет, тут такого нет. Однако прошаренный в компьютерном железе человек скорее всего заметит, что C3758 — не просто рандомное сочетание цифр и букв, и будет прав — это маркировка процессора. Да-да, это десктопная материнская плата формата mini-ITX, на которой уже установлен (припаян) процессор Intel Atom C3758, имеющий 8 ядер с частотой в 2.2 ГГц (ждали дешевые 8ядерные процессоры от Intel? Пожалуйста, получите). Но это еще не все — при взгляде на плату становится понятно, что портов что-то многовато:

И это действительно так — на плате 13 портов SATA3 (8 из них выведены на 2 разъема mini-SAS HD) и 5 портов Ethernet. Возникает вопрос — зачем это все для обычного пользователя? Верно, для обычного — не за чем, а вот для создания NAS-сервера — отличное решение (по сути эта плата отлично подходит для создания сетевого хранилища). Но вот то, что ее сделали в привычном формате mini-ITX, да и еще с таким странным процессором — достаточно необычно.

Colorful C.J1900A-BTC PLUS V20

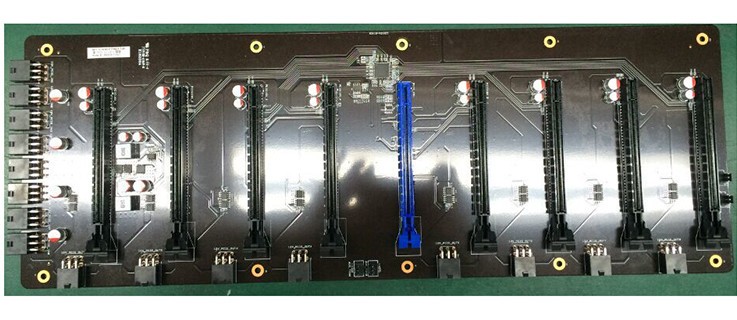

Свежачек-с — плата была представлена буквально несколько часов назад. В названии уже все понятно — на плате распаян процессор Celeron J1900, и она предназначена для майнеров (ибо BTC в названии). Давайте посмотрим, как она выглядит:
