Обзор; ТОП—7. Лучшие материнские платы Intel на B560 чипсете (LGA1200). Апрель 2021 года. Рейтинг

Обзор — ТОП—7. Лучшие материнские платы Intel на B560 чипсете (LGA1200). Апрель 2021 года. Рейтинг!

Всем привет! Сегодня я расскажу о семи лучших материнских платах на свежем чипсете Intel B560, выпущенном специально для процессоров Rocket Lake-S, но поддерживающем и решения Comet Lake-S. Данный набор системной логики примечателен тем, что он поддерживает как интерфейс PCI Express 4.0, так и полноценный разгон оперативной памяти – материнки на B460 были лишены и того и другого.

ASRock B560M-HDV

  • Форм-фактор: Micro-ATX
  • Сокет: LGA1200
  • Чипсет: Intel B560
  • Количество слотов памяти: 2
  • Каналы памяти: 2
  • Максимальный объем памяти: 64 ГБ
  • Число и тип портов SATA: 4
  • Количество разъемов M.2: 2
  • Слоты PCI-E: PCI-E x16 – 1, PCI-E x 1 – 2
  • Разъемы на задней панели: 1 x HDMI,1 x DVI-D, 1 x VGA, 4 x USB 3.2 Gen1,2 x USB 2.0, 1 x PS/2, 3 x mini Jack
  • Дополнительные разъемы и интерфейсы:2 x USB 3.2 Gen1 (на плате),4 x USB 2.0 (на плате), 4 x 4pin
  • Аудио: Realtek ALC897 7.1
  • Сетевой интерфейс: Intel I219V, 1000 Мбит/с

Начну с одной из самых доступных в настоящий момент материнских плат на новом чипсете – ASRock B560M-HDV. Несмотря на наличие только двух слотов для модулей оперативной памяти, модель может похвастаться двумя же портами M.2 для высокоскоростных твердотельных накопителей, причем один из них может работать в режиме PCI Express 4.0, задействуя при этом до четырех линий. Разумеется, поддерживается четвертая версия указанного интерфейса и для графического ускорителя, доступен и ручной разгон оперативной памяти, что же касается USB-разъемов, их набор выглядит довольно стандартно для бюджетных плат – Type C нет, а вот «обычных» Type A второй и третьей версий – в достатке. Радиатор на подсистеме питания у решения отсутствует, так что желательно организовать побочный обдув данной зоны, если вы планируете использовать хоть сколько-нибудь горячий процессор, благо, 4pin разъемов для подключения вентиляторов для этого хватает, на крайний же случай можно использовать разветвители или подключить вертушки к блоку питания.

GIGABYTE B560M DS3H

  • Форм-фактор: Micro-ATX
  • Сокет: LGA1200
  • Чипсет: Intel B560
  • Количество слотов памяти: 4
  • Каналы памяти: 2
  • Максимальный объем памяти: 128 ГБ
  • Число и тип портов SATA: 6
  • Количество разъемов M.2: 2
  • Слоты PCI-E: PCI-E x16 – 1, PCI-E x 1 – 2
  • Разъемы на задней панели: 1 x DisplayPort,1 x HDMI, 1 x DVI-D, 1 x VGA (D-Sub),1 x USB 3.2 Gen1 Type C, 3 x USB 3.2 Gen1 Type A,2 x USB 2.0, 1 x PS/2, 3 x mini Jack
  • Дополнительные разъемы и интерфейсы:2 x USB 3.2 Gen1 (на плате),4 x USB 2.0 (на плате), 4 x 4pin
  • Аудио: Realtek (модель не указана), 7.1
  • Сетевой интерфейс: Realtek GbE,1000 Мбит/с

GIGABYTE B560M DS3H отличается от рассмотренной ранее модели ASRock в первую очередь большим количеством разъемов – так, при покупке этой материнской платы вы можете рассчитывать на 4 слота для модулей оперативки, а также наличие порта USB Type C. А вот на радиаторе для подсистемы питания производитель явно сэкономил, что стоит занести в минусы – простенькое пассивное охлаждение при невысокой стоимости может быть довольно эффективным при подобном использовании. При адекватной организации воздушных потоков внутри системного блока и при использовании процессоров с шестью или менее ядрами проблем быть не должно, а вот восьмиядерники Rocket Lake-S или даже Comet Lake-S использовать с такой материнкой я уже не порекомендую – присмотритесь к моделям с более мощной подсистемой питания и более продвинутым пассивным охлаждением.

ASRock B560 Pro4

  • Форм-фактор: ATX
  • Сокет: LGA1200
  • Чипсет: Intel B560
  • Количество слотов памяти: 4
  • Каналы памяти: 2
  • Максимальный объем памяти: 128 ГБ
  • Число и тип портов SATA: 6
  • Количество разъемов M.2: 3
  • Слоты PCI-E: PCI-E x16 – 2, PCI-E x 1 – 2
  • Разъемы на задней панели: 1 x HDMI,1 x DisplayPort, 4 x USB 3.2 Gen1,2 x USB 2.0, 1 x PS/2, 3 x mini Jack
  • Дополнительные разъемы и интерфейсы:1 x USB 3.2 Gen1 Type-C (на плате),4 x USB 3.2 Gen1 (на плате),2 x USB 2.0 (на плате), 7 x 4pin
  • Аудио: Realtek ALC897 7.1
  • Сетевой интерфейс: Intel i219V,1000 Мбит/с

ASRock B560 Pro4 – плата заметно более серьезная, чем предыдущие; это можно заметить как по наличию дополнительных радиаторов, охлаждающих наиболее греющиеся компоненты, так и по расширенному комплекту разъемов: кстати, пусть на задней панели и не предусмотрен USB Type-C, на самой материнке имеется соответствующий коннектор, позволяющий организовать подключение к передней. Качественная элементная база и грамотная компоновка, а также достойное пассивное охлаждение и множество 4pin портов для подключения вентиляторов позволяют использовать рассматриваемую материнскую плату даже для предтоповых и топовых конфигураций, к дополнительным ее плюсам можно отнести и наличие сразу трех универсальных портов M.2 для SSD и разъема для Wi-Fi/Bluetooth адаптера. Если к чему-то здесь можно придраться, то в первую очередь к стоимости решения, но не стоит забывать, что продажи моделей пятисотой серии только начинаются, поэтому завышенные цены можно частично списать на стартовый ажиотаж.

Читайте так же:
Зарядное устройство кулон 707а схема

ASUS PRIME B560-PLUS

  • Форм-фактор: ATX
  • Сокет: LGA1200
  • Чипсет: Intel B560
  • Количество слотов памяти: 4
  • Каналы памяти: 2
  • Максимальный объем памяти: 128 ГБ
  • Число и тип портов SATA: 6
  • Количество разъемов M.2: 2
  • Слоты PCI-E: PCI-E x16 – 2, PCI-E x 1 – 2
  • Разъемы на задней панели: 1 x DisplayPort,1 x HDMI, 1 x VGA (D-Sub), 1 x USB 3.2 Gen1 Type C,2 x USB 3.2 Gen2 Type A, 4 x USB 2.0, 1 x PS/2,3 x mini Jack
  • Дополнительные разъемы и интерфейсы:2 x USB 3.2 Gen1 (на плате),4 x USB 2.0 (на плате), 4 x 4pin
  • Аудио: Realtek ALC897 7.1
  • Сетевой интерфейс: Intel I219-V,
  • 1000 Мбит/с

У ASUS PRIME B560-PLUS всевозможных разъемов, конечно, поменьше, чем у рассмотренной чуть раньше материнки ASRock, зато благодаря отлично организованному пассивному охлаждению эта плата не перегревается в связке даже с наиболее горячими комплектующими. Популярны решения ASUS среди геймеров и оверклокеров и благодаря весьма удобному BIOS, допускающему тонкую настройку различных параметров, теперь же, когда чипсет B-серии позволяет разгонять оперативную память, этот факт стал еще более актуальным. PRIME B560-PLUS в настоящий момент нельзя назвать оптимальным решением по соотношению цены и возможностей, но, как правило, решения тайваньской компании такими и не являются – они часто стоят несколько дороже конкурентов, но при этом предлагают расширенную поддержку и повышенную надежность.

ASUS TUF GAMING B560M-PLUS

  • Форм-фактор: Micro-ATX
  • Сокет: LGA1200
  • Чипсет: Intel B560
  • Количество слотов памяти: 4
  • Каналы памяти: 2
  • Максимальный объем памяти: 128 ГБ
  • Число и тип портов SATA: 6
  • Количество разъемов M.2: 2
  • Слоты PCI-E: PCI-E x16 – 2, PCI-E x 1 – 1
  • Разъемы на задней панели: 1 x DisplayPort, 1 x HDMI,2 x USB 3.2 Gen1 Type A, 2 x USB 3.2 Gen2 Type A,4 x USB 2.0, 1 x USB 3.2 Gen1 Type C, 5 x mini Jack,оптический выход S/PDIF
  • Дополнительные разъемы и интерфейсы:1 x USB 3.2 Gen1 Type C (на плате),2 x USB 3.2 Gen1 (на плате),4 x USB 2.0 (на плате), 4 x 4pin
  • Аудио: Realtek ALC897 7.1
  • Сетевой интерфейс: Realtek (модель не указана),2500 Мбит/с

О материнской плате ASUS TUF GAMING B560M-PLUS пока известно не так много, как хотелось бы – даже в официальных спецификациях на сайте компании не указаны конкретные модели звуковой и сетевой карт, и если наименование первой удалось подсмотреть в мануале, то о второй известно лишь, что она 2.5-гигабитная. Со временем информация наверняка появится, а пока предлагаю рассмотреть остальные характеристики платы: это типичная игровая материнка ASUS, причем в хорошем смысле этой фразы: сразу обращают на себя внимание добротная подсистема питания и отлично организованное охлаждение, радует и солидный набор разъемов: на базе подобной платы можно смело собирать игровую конфигурацию с восьмиядерным процессором Rocket Lake-S; правда, только неразгоняемым – для моделей с поддержкой ручного разгона по множителю необходимо использовать материнки на флагманском чипсете Z590.

GIGABYTE B560M AORUS PRO AX

  • Форм-фактор: Micro-ATX
  • Сокет: LGA1200
  • Чипсет: Intel B560
  • Количество слотов памяти: 4
  • Каналы памяти: 2
  • Максимальный объем памяти: 128 ГБ
  • Число и тип портов SATA: 6
  • Количество разъемов M.2: 2
  • Слоты PCI-E: PCI-E x16 – 2, PCI-E x 1 – 1
  • Разъемы на задней панели: 1 x HDMI,1 x DisplayPort, 6 x USB 2.0,2 x USB 3.2 Gen1 Type A, 1 x USB 3.2 Gen2 Type C,1 x USB 3.2 Gen2 Type A, 1 x PS/2, 6 x mini Jack
  • Дополнительные разъемы и интерфейсы:1 x USB 3.2 Gen1 Type C (на плате),2 x USB 3.2 Gen1 (на плате),4 x USB 2.0 (на плате), 5 x 4pin,Wi-Fi a/b/g/n/ac/ax 2.4/5 ГГц, Bluetooth 5.1
  • Аудио: Realtek ALC897 7.1
  • Сетевой интерфейс: Intel I225V, 2500 Мбит/с

Одна из главных фишек GIGABYTE B560M AORUS PRO AX вынесена, собственно, в название данной материнской платы – это идущая «из коробки» поддержка Wi-Fi шестого поколения, причем сразу в двух основных диапазонах. Бонусом к ней идет Bluetooth 5.1, что же касается основных характеристик и функциональности материнской платы – их можно назвать весьма впечатляющими. Достаточно взглянуть на подсистему питания и на радиаторы, чтобы понять – перед нами решение отнюдь не начального уровня, а серьезная материнская плата для серьезных игровых систем, способная работать даже с наиболее горячими актуальными процессорами сокета LGA1200. Минусом модели, естественно, является ее цена – почти за те же деньги можно взять материнку на чипсете Z590, пусть без Wi-Fi и Bluetooth, зато с поддержкой ручного разгона процессора по множителю, с не менее мощной подсистемой питания и таким же продвинутым охлаждением.

Читайте так же:
Материнская плата asus m5a7bl

ASUS ROG Strix B560-F Gaming WiFi

  • Форм-фактор: ATX
  • Сокет: LGA1200
  • Чипсет: Intel B560
  • Количество слотов памяти: 4
  • Каналы памяти: 2
  • Максимальный объем памяти: 128 ГБ
  • Число и тип портов SATA: 6
  • Количество разъемов M.2: 3
  • Слоты PCI-E: PCI-E x16 – 2, PCI-E x 1 – 2
  • Разъемы на задней панели: 1 x DisplayPort,1 x HDMI, 3 x USB 2.0, 1 x USB 3.2 Gen 2×2 Type C,1 x USB 2.0 Type C, 2 x USB 3.2 Gen2 Type A,2 x USB 3.2 Gen1 Type A, 5 x mini Jack
  • Дополнительные разъемы и интерфейсы:1 x USB 3.2 Gen1 Type C (на плате),4 x USB 2.0 (на плате),2 x USB 3.2 Gen1 (на плате), 6 x 4pin,Wi-Fi a/b/g/n/ac/ax 2.4/5 ГГц, Bluetooth 5.0
  • Аудио: Realtek ALC S1220A 7.1
  • Сетевой интерфейс: Intel I225-V, 2500 Мбит/с

В серии ASUS Republic of Gamers дешевых продуктов практически не бывает, зато, как правило, принадлежащие к ней товары отличаются выдающимися, а порой и премиальными пользовательскими характеристиками, и к ASUS ROG Strix B560-F Gaming WiFi это относится в полной мере. Великолепные элементная база и инженерная продуманность, мощная, спроектированная с солидным запасом подсистема питания и столь же крутая система пассивного охлаждения, внушающий уважение комплект USB-разъемов различных типов и версий, продвинутые звуковой и сетевой встроенные интерфейсы, и это, не говоря о поддержке Wi-Fi шестого поколения и Bluetooth пятой версии – даже без ручного разгона процессора по множителю, остающегося прерогативой Z590, плату можно отнести к флагманскому сегменту. Это не массовая модель, а продукт для увлеченных энтузиастов – геймерам, подходящим к выбору железа для ПК и к своему бюджету рационально и рачительно, советую присмотреться к менее дорогим решениям.

Отзывы про материнские платы ASRock

ASRock P4i65G

Согласно первому написавшему + чумовой аналоговый звук (HI-END) + управление всех пропеллерами. Некоторая доля юмора в гиде BIOS.Высокая стабильность работы.

Не выявил после последнего BIOS.

Комментарий:

ASUS просто не конкурент — отстал как советский автопром.»4″ только из-за отсутствия DisplayPort. Читать все отзывы

ASRock B150M-HDV

ASRock B150M-HDV

Без наворотов.Надежная.Удобный биос.Не перегревается.Небольшая.

Комментарий:

Купил с рук по случаю. Были гнутые ноги сокета. Восстановил и пользуюсь не нарадуюсь. В связке i5+8гб+1050ti превратилась в игровой комп. Читать все отзывы

ASRock Fatal1ty H170 Performance

ASRock Fatal1ty H170 Performance

Детально проработанный BIOS, подойдёт и матёрым волкам, и казуалам. Можно настроить работу материнки идеально под себя, особенно радует мануальное управление вращением кулеров. Все интерфейсы и порты работают на 100%, причём всё вставляет прочно, просто и надёжно. Качественные материалы, видно что пользуешься нормальной вещью. Даже при установке всего что только можно, никакие слоты или же порты н. Читать все отзывы

ASRock H110M-DGS R3.0

ASRock H110M-DGS R3.0

Дешево, компактно, оно даже работает. Лезет в mini itx корпуса. Поддерживает pci-e nvme загрузочным диском.

3 пиновые фаны не управляются, текстолит гнется

Комментарий:

в конфигурации с g3900 и памятью CMV8GX4M1A2133C15 завелось без проблем. Неделя активного использования, пока «как часы». Читать все отзывы

ASRock J3455-ITX

ASRock J3455-ITX

1. Бесшумная2. Производительная3. 4 разъема SATA

1. Неудачное расположение разъема питания ATX, со стороны потока воздуха, там будет скапливаться пыль.2. Закрытый слот PCI-E х 1, длинную плату не воткнуть, ограничен выбор дополнительных плат расширения и контроллеров.3. Тормозной UEFI, на некоторых пунктах меню подвисает на пару минут.4. Неочевидная (возможно, только для меня, давненько я не брал в. Читать все отзывы

ASRock X99E-ITX/ac

ASRock X99E-ITX/ac

Единственная в мире полноценная плата Mini ITX формата для Socket 2011-V4

Читайте так же:
Внешний жесткий диск не проинициализирован что делать

Количество разъемов памяти

Комментарий:

Ставил для себя экспериментальную задачу — собрать самый производительный в мире мини-компьютер. Результат превзошел ожидания. Конфигурация:CPU — Xeon 2699V4 (22 ядра / 3.6gHz)RAM — 128GBHDD — M2 1TB + RAID 0 из 2х Samsung 2.5 по 4TB каждыйGPU — 1080TI (не референс)PSU — 750WCASE — Silverstone RVZ02К. Читать все отзывы

ASRock 775Twins-HDTV

ASRock 775Twins-HDTV

Классная универсальная мать, отличный вариант для апгрейда.

Неудобно расположены разъемы для SATA — один отломался.

Комментарий:

Решила в свое время сразу массу проблем с модернизацией компьютера. Отличный переходной вариант. Читать все отзывы

ASRock A770DE+

ASRock A770DE+

мать — бомба.Очень удобный и понятный биосХилая на первый взгляд, эта материнка имеет все настройки для оверлокинга. Отткрывает скрытые ядра и разгоняет мои 4 ядра почти до предела. С 2.2MHZ до 3.2 MHZ. Почему почти? Наверное виноваТ мой блок питания с 4 pin питанием процессора(мать поддерживает 8 pin).

нету, кроме близкого растояния разьемов для видеокарт

Комментарий:

берите и не пожалеете. Даже топовые . Читать все отзывы

ASRock Fatal1ty Z97 Professional

ASRock Fatal1ty Z97 Professional

Качество, внешний вид, отсутствие проблем, текстолит, собирается легко.

Комментарий:

Пока что ни разу не жалею что относительно недавно потратился на толковую мать (Т. е. именно эту). Поставил на неё 16 гигов оперативы, SSD и HDD а также i7 (видеокарту пока не докупал), всё работает шикарно, и что особенно радует, абсолютно без проблем.. Звук вполне нормальный. Короче отличный плацдарм для сбор. Читать все отзывы

ASRock H55M

ASRock H55M

Очень хорошая материнская плата.

После «неправильной» чистки сгорела от статичиского напряжения. Долго искали паяльщика в большом городе. Сильно уязвима к статичемкому напряжению. Читать все отзывы

ASRock N3050B-ITX

ASRock N3050B-ITX

Комментарий:

Собрал на ней компактный шлюз, на Kerio Control, процессор едва держит торренты на 100мбит, но это не критичный момент, скорее даже сам Kerio тяжеловат. Размеры позволяют использовать самые минимальные корпуса. Читать все отзывы

ASRock P55DE3

ASRock P55DE3

Соотношение цена/качество, Разгонный потенциал, поддержка виртуализации!

Комплектация: 2 sata + панелька и всё) Но за такие деньги норм! (ИМХО могли бы и IDE шлейф кинуть)

Комментарий:

Тестил в следующей комплектации i5 750, Coler Master Hyper 101, 2x2GB 1333Hz Samsung, Gigabyte Radeon 5870 1GB, Western Digital WD1001FALS, FSP 600Wt pfs Читать все отзывы

ASRock Z97 Extreme6

ASRock Z97 Extreme6

Собрал домашний компьютер на базе этой замечательной материнской платы — ASRock Z97 Extreme6 5 лет назад — в апреле 2014 года. Полная конфигурация сборки: Thermaltake Solano Black / ATX-1000 Chieftec PM-1000C / i7-4790 3800 Mhz / Gigabyte GeForce GTX 770 / Corsair 8 Gb DDR3 SDRAM *2 / Samsung SSD 850 Pro 512 Gb + Seagate ST4000DX001 + WDC WD6001FZWX-00A2VA0 *2 / Win7 Ultimate SP1 64 bit. До сих п. Читать все отзывы

ASRock 990FX Extreme3

ASRock 990FX Extreme3

Работает2 слота под видеокарту, только зачем?4 слота под оперативную памятьКуча ненужных разъёмов на задней панели, только зачем?Понятный хороший биос

Работает очень плохоСильно греются северный мост и линии питания, штатного радиатора недостаточно

Комментарий:

Нормально не работает с AMD fx-6350 (UPD и с fx-8320e), постоянно меняет частоту работы цп от установленной в биос к минимальной прямо во время работы, п. Читать все отзывы

ASRock G41M-VS3 R2.0

ASRock G41M-VS3 R2.0

Самое главное достоинство этой материнки в том, что она есть. Для этого сокета выбор нынче состоит из нее и вон той второй, которая дорогая.Со своей задачей матерь справляется, все в ней есть, что нужно и оно просто берет и работает.

Она маленькая. Прям, как будто в ледяной воде ее купали. Ну, совсем микроскопическая. Корпус на фотках full tower, по этому она там как raspberry pi выглядит, но она д. Читать все отзывы

ASRock Z68 Extreme4 Gen3

ASRock Z68 Extreme4 Gen3

За много лет пользования ни одного глюка, отличная мать. Биос прошивается прекрасно.

Не все куллеры по размеру влезают для проца, оценивайте размеры заранее! Читать все отзывы

ASRock 775Dual-VSTA

ASRock 775Dual-VSTA

Слоты AGP и PCI-Express, DDR1 и DDR2. Полноразмерный ATX, есть слоты SATA. Поддержка первых двухядерных процессоров Core 2 Duo.

Все достоинства являются и недостатками, тут тебе и не город и не деревня! Слоты PCI-Express работает только в режиме 4х вместо положенных 16х из-за разделения линий с устаревшим слотом AGP. DDR1 и DDR2 не могут работать одновременно, то есть 2 слота из 4х будут всегда пу. Читать все отзывы

Читайте так же:
Загадочные места на яндекс картах

ASRock B450 Pro4

ASRock B450 Pro4

Хорошая цена и задел на будущее.

Плохое качество сборки, кривая пайка элементов.

Комментарий:

Куплена в феврале 2019 под ryzen 7 1800X. В мае начались проблемы, отваливалась картинка, ребутался комп, фризы и тормоза даже на рабочем столе и в браузере. Долго грешил на видеокарту и память, но оказалось проблема в слоте PCE-E в котором стояла видеокарта. При переносе карты в нижний слот проблемы пропадают. Отдал в . Читать все отзывы

Ставим CPU-Fan от сокет 1155 на LGA775

Родился этот короткий пост совершенно внезапно: стояла простая задача по нахождению старенького кулера для такой же старенькой материнки на 775 сокете. Бегло просмотрев что у меня такого нигде не завалялось решил посмотреть в интернет магазинах — нашёл только лишь кулеры «начальной прокачки» от 12,5 долларов и прикинув что несмотря на то, что имеется процессор Intel Pentium 4 CPU 2.66 GHz и материнка на ASRock 775i65PE с поддержкой двух SATA, понял что дикими разгонами на этой системе заниматься я не стану, а следовательно необходимости в подобном охлаждении абсолютно нет, да и тратиться на б/у систему наверное тоже сильно не стоит, хотя такая конфигурация вполне сгодится в качестве файл-сервера или второго домашнего ПК, например.

После всех этих размышлений решился более тщательно порыться в загашниках комплектующих для ПК и вдруг вспомнил что есть же где-то боксовый кулер от Intel CPU i7-2600K 3.4GHz, не используемый по причине покупки и установки сразу же себе CoolerMaster V10 для возможности относительно жестокого оверклока разблокированного процессора. По памяти, крепления одинаковые, да и совместимость 1155 и 1156 вселяла надежду. Визуально на фото сокеты также вроде как идентичны.

Обрадовавшись находке стал примерять кулер к материнской плате и обнаружилось несовпадение отверстий с разбросом около 5 мм. Т.е., 775-й имеет меньшее расстояние отверстий от центра сокета по сравнению с 1155.
Занялся поиском в сети вопросом совместимости и нашёл вариант установки кулера от 775-го для процессора 1155, написанный кстати на нашем же сайте (). Судя по этому исследованию, обратная совместимость отсутствует в принципе.
Однако, решив не терять надежду и в конце-концов пойти на эксперимент ради чистого интереса, применил немного грубой силы для начального запихивания в гнёзда ножек базового крепления. Сразу стало понятно что так стоять не должно и перекос присутствует. Запихнув все четыре ножки (бояться не стоит что сломается — при должном усилии без перебора или использования отвёрток, всё довольно неплохо входит, несмотря на перпендикулярной неровности), осталась самая главная задача — уставновка защёлок в положение фиксации, что требовало нажима на них и прохождение сердечника через центр защёлок в отвертиях материнской платы. Это как раз и вызывало страх перед возможным повреждением либо самого кулера, или и того же — самой материнской платы.
Вооружившись осторожностью, решил всё же попробовать: очень тугой нажим и последующие сомнительные но чёткие щелчки ознаменовали закрепление кулера в сокете. Визуально посадка кулера правильная, головки защёлок явно стоят в развал. Ну ничего — главное чтобы работало!

В качестве проверки верной установки кулера решил провести тест на прогрев процессора: система использовалась на открытом стенде, замер температуре согласно показаниям самой материнской платы после полутора часов работы показал 32 градуса. Это свидетельствует об отличной посадке кулера и даже у отъявленных писимистов не может вызвать недоверия в такой установки.

Ну вот так кратко я оповествовал свою борьбу со страхами и опасениями. Надеюсь, желающим произвести подобные сборки железа мой пост придаст уверенности как в своих силах, так и в правильности действий. Удачи!

AsRock 775Dual-VSTA

Материнская плата AsRock 775Dual-VSTA характеристики, обзор, разгон, вольтмоды

AsRock 775Dual-VSTA Характеристики, BIOS, разгон, модификации

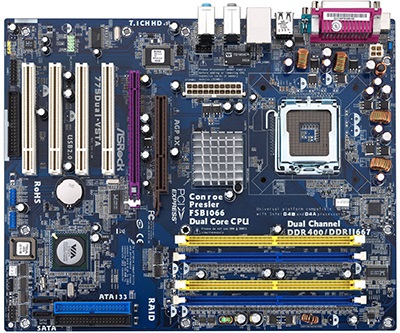

AsRock 775Dual-VSTA

Изначально плата позиционируется как бюджетное переходное звено со старых платформ вроде Socket A и Socket 478 с AGP разъемом.

Особенности, слоты расширения

Интересной особенностью данной платы является наличие портов и AGP и PCI Express, а также возможность работы как с DDR1 модулями памяти, так и с DDR2.

Читайте так же:
Материнская плата asus p5v vm ultra

Но не всё так однозначно и просто как кажется на первый взгляд, максимальный документированный объем ОЗУ составляет всего 2 гига Байта, а порт PCI-Express работает лишь в режиме 4x, максимальная же скорость DDR2 памяти составляет лишь 667 мГц, при этом на частоте 533 мГц, результаты в бенчмарках для памяти значительно выше, откуда можно сделать вывод что на частоте памяти 667, эта материнская плата работает не стабильно.

Рассматривая компоновку платы можно заметить четыре нераспаянных конденсатора в системе питания центрального процессора. Кроме того MOSFET около порта AGP имеет скромные характеристики, что усложняет разгон мощных AGP видеокарт.

Поддержка процессоров

Официально, максимально возможными процессорами, которые можно установить в данную плату, являются двуядерные Core 2 Duo, с частотой системной шины 1066 мГц (266 FSB). Однако существует BIOS версия 3.19a (от PCTreiber.Net) с поддержкой процессоров на ядре Wolfdale, кроме того при редактировании BIOS, можно также добавить и поддержку четырёхядерных процессоров, в том числе и Xeon.

Главное не забудьте после перепрошивки сбросить параметры CMOS!

Максимально стабильная частота системной шины (FSB) на этих платах БЕЗ модификаций, составляет от 300 мГц (1200) до 340 мГц (1360). Поэтому при выборе процессора опирайтесь на его частоту FSB!

Система питания

Система питания процессора представлена в виде четырех фазного контроллера L6714D. MOSFET‘ы питания ЦП представлены парами 85T03GH и 70T03GH. За питание VTT отвечает пара D1703. На плате используются конденсаторы прозводства OST с далеко не самыми выдающимися характеристиками, похожая история была на AM2NF3-VSTA, где после перепайки конденсаторов на более качественные и с повышенной емкостью удалось значительно увеличить порог разгона по шине.

AsRock 775Dual-VSTA VRM CPU AsRock 775Dual-VSTA VRM CPU MOSFET
AsRock 775Dual-VSTA VRM CPU MOSFET AsRock 775Dual-VSTA VRM

Питание чипсета и AGP также представлено D1703.

AsRock 775Dual-VSTA VRM

Вольмоды процессора (vCPU), памяти (vDDR), чипсета/AGP (vNB) и VTT

Для повышения напряжения на процессор припаяйте резистор 35 кОм, как показано на фото ниже, уменьшая сопротивление Вы повышаете напряжение.

AsRock 775Dual-VSTA vCPU MOD AsRock 775Dual-VSTA vDDR MOD

Для изменения напряжение на память, припаяйте резистор на 20 кОм к R3686 и CB705. Тут важно помнить какая память у Вас установлена, так как напряжения для DDR1 и DDR2 будут разными.

Для повышения напряжения на чипсете а также на AGP, так как и чипсет и шина AGP питаются от общего источника, припаяйте подстроечные резисторы: на 10 кОм к концам резистора с маркировкой 1BC ( для VTT), и на 20 кОм к концам резистора с маркировкой R2471 для чипсета/AGP. При вольтмоде чипсета не рекомендуется использовать AGP порт вообще! Напряжение для VTT, лучше не увеличивать выше 1.5 вольта! Например напряжение VTT по умолчанию для процессора Pentium E5800 составляет 1.35 вольта, напряжение для чипсета PT880 в моем случае составило 1.61 вольта. Поднимать напряжение чипсета выше 1.8 вольта не рекомендую.

AsRock 775Dual-VSTA vNB VTT AGP MOD

Замеры напряжения VTT можно производить либо на полевых транзисторах Q34, Q35, либо на выводах конденсаторов около них, замер напряжения для чипсета/AGP производиться на ножках транзистора Q14 либо на выводах конденсатора CE26 между разъемами AGP и PCI-Express.

AsRock 775Dual-VSTA vNB VTT AGP Read Points

Ко всему вышесказанному стоить добавить что установленные на плате конденсаторы не высокого качества, поэтому при их перепайке обратите внимание на полярность, на этой материнской плате белый полукруг означает «плюс», соответственно не закрашенный — землю.

На этой плате мне удалось разогнать серийный (не отборный) процессор E5800 (Wolfdale 2M), до частоты практически 4500 мГц при напряжении на процессор 1.6 вольта.

Pentium E5800 AsRock 775Dual-VSTA OC 4500 Mhz CPU-z

Максимальной частоты системной шины удалось добиться на серийном процессоре Core 2 Duo E6400, поигравшись с настройками BIOS и подняв напряжение на чипсет до 1.8 вольта.

Core 2 Duo E6400 AsRock 775Dual-VSTA OC CPU-z

Результат на сайте CPU-z. Вольтмод памяти я не стал делать, но определенного результата всё же удалось достичь.

AsRock 775Dual-VSTA Maxx Mem Benchmark

Удачи в экспериментах!
